生核劑
生核劑的作用機理
1.α-SiC結(jié)晶體冶金級SiC本身作為一種硅基生核劑，熔點高達2700℃.在鐵液中不熔化，只能按下列反應(yīng)式融熔于鐵液。SiC+Fe→FeSi+C(非平衡石墨)式中SiC中的Si與Fe結(jié)合，余下的C即是非平衡石墨。非平衡石墨使鐵液中C不均勻分布，微區(qū)會出現(xiàn)“碳峰”，這種新生的石墨很有活性，更與石墨的晶格失配度為零，故碳原子直接在其上沉積析出，激活鐵水形核機制。
2.通過添加其它稀土元素。與鐵液中的化學(xué)元素發(fā)生反應(yīng)，生成1-3um左右的微小質(zhì)點，這些微小而均勻的懸浮質(zhì)點符合石墨結(jié)晶底襯的基本要素，凝固時成為結(jié)晶核心。對于灰鑄鐵可以促進片狀石墨的析出，細化石墨晶粒。對于球墨鑄鐵能較大幅度提高鑄件的石墨球數(shù)(如石墨球數(shù)從200個/ mm2提升到300個/mm2甚至更多)，提高石墨的圓整度。
生核劑規(guī)格簡介：
| 序號 | C | Si | Al | H2O | 顆粒度 | 復(fù)合元素 | |
| 1 | 25-30% | 60-65% | ≤0.5% | ≤0.5% | 0.5-5mm | 3.00% | |
| 2 | 28-32% | 68-72% | ≤0.5% | ≤0.5% | 0.5-5mm | 1.00% | |
生核劑的使用方法
1.計算方法：
以序號1系列生核劑為例：Si：63% C:27% Re:3%
一噸鐵水，生核劑加入量為1%，即加入量為10公斤，其中Si和C的吸收率初次計算為95%, 以后根據(jù)實際的吸收率進行校正，一般吸收率可達95%以上，鐵水中增加的Si和C的質(zhì)量分?jǐn)?shù)分別為：
Si增百分?jǐn)?shù)=1%×63%×95%=0.6%
C增百分?jǐn)?shù)= 1%×27%×95%=0.26%
2.加入方法：
1)在正常生產(chǎn)過程中，生核劑產(chǎn)品的加入方法和增碳劑大體相當(dāng)，待電爐內(nèi)鐵液熔化約1/3時，放在中頻電爐的中下部即可。
2)冷爐啟動時，先將電爐中的1/3至1/2的爐料熔化，把生核劑按計算量加入，再將余下的爐料加入熔煉。
注意事項：
①加入生核劑產(chǎn)品，可以促進鐵素體的析出。故添加量增加時,可適當(dāng)下調(diào)CE值。
②應(yīng)盡量避免同鐵屑一起加入，以防生核劑與其它材料結(jié)塊影響吸收;
③在保證生核劑可以被鐵液充分融解前提下，加入時機越靠后效果越好
生核劑包裝：
25Kg/子袋
1000Kg/噸袋
生核劑產(chǎn)品使用效果
對于灰鑄鐵
 |  |

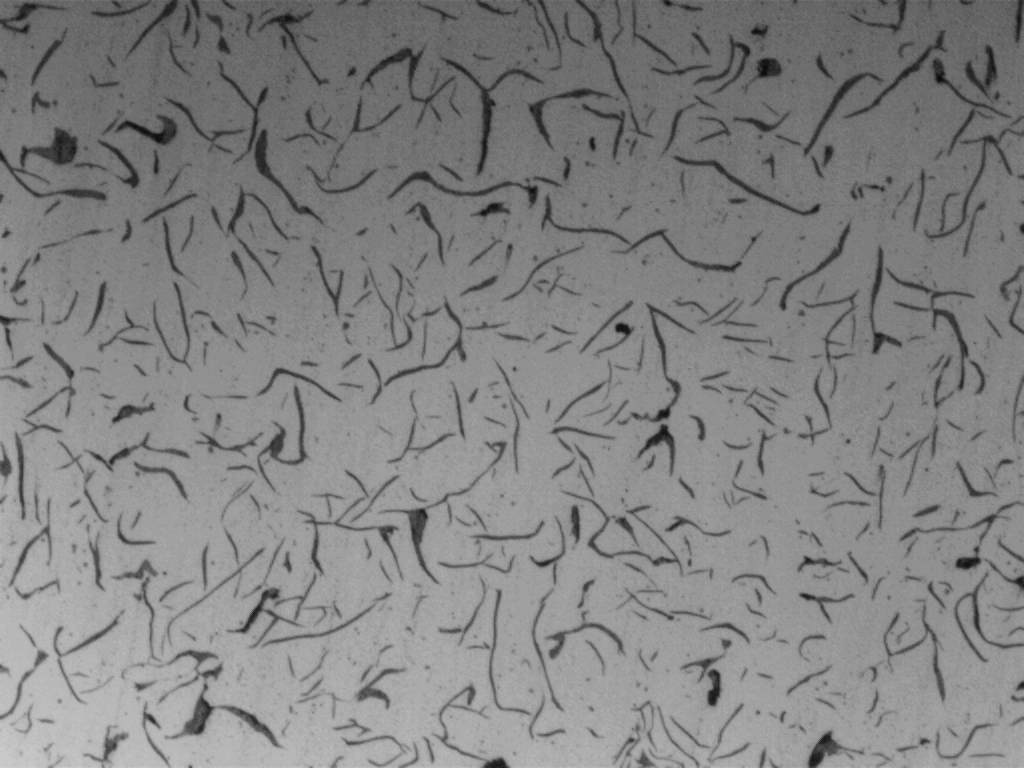

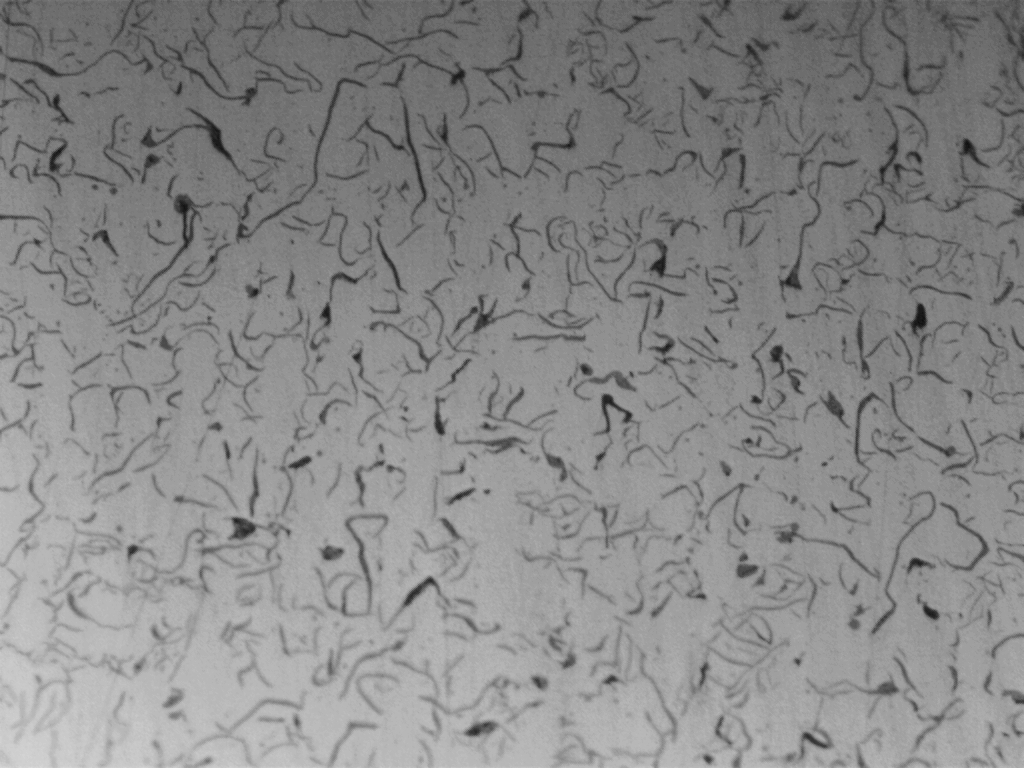

| 使用前異型石墨為主 | 使用后A型石墨為主 |
1)因其脫氧效果，消除鐵液的氧化因素，減少爐襯氧化，延長爐襯壽命10%—30%。
2)促進共晶凝固階段C大量析出并形成石墨，促進石墨化。增加灰鑄鐵石墨數(shù)量。
3)促進形成A型石墨，減少產(chǎn)生B型、D型石墨。減少了初生奧氏體的過冷度，消除了E型石墨產(chǎn)生的結(jié)構(gòu)基礎(chǔ)。
4)降低了鐵液過冷度、降低白口傾向。減少鐵液縮松傾向。
5)具有強力的脫氧作用，凈化鐵水，減少夾渣和氣孔缺陷。
6) 解決電爐鐵水高溫靜置的負(fù)面影響，增強石墨形核能力和增加石墨核心，有效解決孕育衰退，具有促進和穩(wěn)定形核的作用，緩解鐵水長時間高溫靜置時石墨核心的消融，能夠有效的補償損失的石墨核心，從而改善鐵水的整體冶金質(zhì)量。
7)因基體組織更加均勻、白口傾向減小，鑄件的加工性能提升明顯，據(jù)數(shù)據(jù)統(tǒng)計，加入前后對比在切削過程中可降低刀具磨損25%以上
對于球墨鑄鐵
 |  |

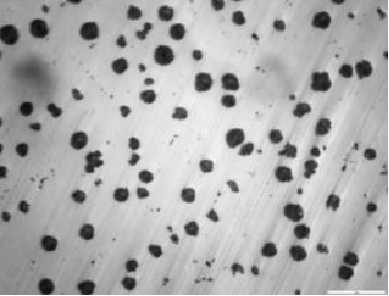

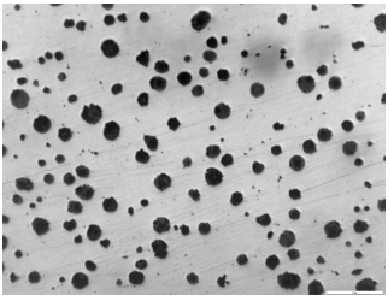

| 使用前球化率90% | 使用后球化率95% |
1)因其脫氧效果，消除鐵液的氧化因素，減少爐襯氧化，延長爐襯壽命10%—30%
2)提高Mg的吸收率，球化劑的加入量可以減少10%，
3)大幅度增加石墨球數(shù)量，提高石墨圓整度。細化石墨球。
4)促進析出鐵素體，減少鑄件縮松傾向。降低球墨鑄鐵的白口傾向。
5)具有強力的脫氧作用，凈化鐵水，減少夾渣和氣孔缺陷
6)解決電爐鐵水高溫靜置的負(fù)面影響，增強石墨形核能力和增加石墨核心，有效解決孕育衰退，具有促進和穩(wěn)定形核的作用，緩解鐵水長時間高溫靜置時石墨核心的消融，能夠有效的補償損失的石墨核心，從而改善鐵水的整體冶金質(zhì)量。
7)因基體組織更加均勻、白口傾向減小，鑄件的加工性能提升明顯，據(jù)數(shù)據(jù)統(tǒng)計，加入前后對比在切削過程中可降低刀具磨損20%以上
綜上所述，生核劑在現(xiàn)在鑄鐵冶煉過程中加入，無論對于灰鑄鐵還是球墨鑄鐵都具有很好的優(yōu)化作用，隨著鑄造工業(yè)技術(shù)的不斷進步與發(fā)展，也越來越多的被鑄造企業(yè)了解和接受。而在廢鋼熔煉生產(chǎn)工藝中，生核劑產(chǎn)品作用更為突出。部分臺資，日資，歐美企業(yè)更因為堅定合成鑄鐵工藝，選擇生核劑產(chǎn)品作為主要添加材。
