石墨化增碳劑
增碳劑的定義
在鑄鐵產(chǎn)品的冶煉過(guò)程中，常常會(huì)因?yàn)楫a(chǎn)品性能要求不同，原物料配比差異化，冶煉時(shí)間、保溫時(shí)間、過(guò)熱時(shí)間較長(zhǎng)等因素，造成鐵液中的含碳量達(dá)不到煉制預(yù)期的理論值。為了補(bǔ)足鑄鐵熔煉過(guò)程中缺失的碳含量而添加的含碳類物質(zhì)稱之為增碳劑。
石墨化增碳劑的作用：

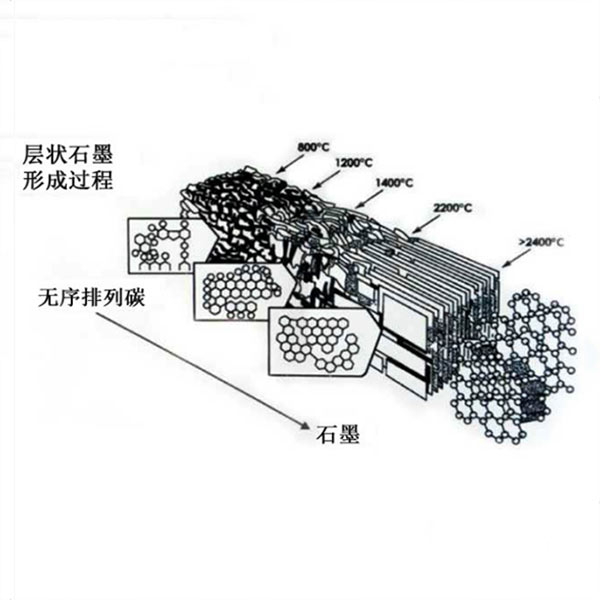

增碳劑作為鐵水當(dāng)中主要的石墨主體元素來(lái)源之一，不單是為了補(bǔ)充適量的碳。其它作用常常被忽略。實(shí)際上添加增碳劑并不是單純的“增C”，而是為增加其鑄鐵產(chǎn)品石墨化能力，使其達(dá)到更好的基體組織、機(jī)械性能的重要措施。并不是所有的增碳劑都可以達(dá)到這樣的效果。合格增碳劑的生產(chǎn)必須經(jīng)過(guò)嚴(yán)格的選材，再經(jīng)高溫石墨化處理，過(guò)程中不單降低硫、氣體(氮、氫、氧)、灰分、揮發(fā)分、水分等雜質(zhì)，同時(shí)亦將其純度提高及石墨化，碳原子才能從原來(lái)的無(wú)序排列變?yōu)橛行蚺帕校蟛糠值奶荚硬拍艹蔀槭暮玫尿?qū)動(dòng)力。碳原子才可以在鐵液當(dāng)中迅速熔解，并在鐵水凝固時(shí)以較強(qiáng)驅(qū)動(dòng)力作用下吸附在孕育產(chǎn)生的形核核心上成長(zhǎng)為石墨。如果選用的增碳劑未經(jīng)過(guò)高溫石墨化處理，碳原子的石墨化驅(qū)動(dòng)能力就大大降低，石墨化能力減弱，即使也能達(dá)到同樣的碳量，但產(chǎn)品的品質(zhì)完全不一樣。故經(jīng)過(guò)高溫石墨化處理的石油焦產(chǎn)品，以及經(jīng)高溫制造而成的石墨電極碎，是當(dāng)前適合生產(chǎn)高質(zhì)量要求鑄鐵產(chǎn)品的增碳劑添加材。既符合產(chǎn)品“增C"要求，又為鑄鐵產(chǎn)品的生產(chǎn)提供了良好的源動(dòng)力。
增碳劑規(guī)格簡(jiǎn)介：
| 序號(hào) | 固定碳（≥） | 硫份（≤） | 灰分（≤） | 揮發(fā)份（≤） | 水分（≤） | 含氮量（≤） | 顆粒度 |
| 1 | 99.00% | 0.05% | 0.50% | 0.50% | 0.50% | 0.01% | 0.2-2mm |
| 2 | 98.50% | 0.05% | 0.70% | 0.80% | 0.50% | 0.02% | 1-5mm |
| 3 | 98.50% | 0.10% | 0.70% | 0.80% | 0.50% | 0.02% | 0.2-2mm |
| 4 | 98.50% | 0.15% | 0.70% | 0.80% | 0.50% | 0.03% | 0-2mm |
| 5 | 98.50% | 0.30% | 0.70% | 0.80% | 0.50% | 0.06% | 1-5mm |
| 6 | 98.00% | 0.30% | 1.00% | 1.00% | 0.50% | 0.10% | 0-2mm |
| 7 | 98.50% | 0.50% | 0.70% | 0.80% | 0.50% | 0.80% | 1-5mm |
| 8 | 98.50% | 0.70% | 0.70% | 0.80% | 0.50% | 1.20% | 1-5mm |
增碳劑使用方法：
1、增碳劑隨爐加入工藝
1)冷爐情況加料順序—按“廢鋼+錳鐵+增碳劑+廢鋼+回爐料+鐵屑+生鐵+硅鐵”方式加入；
2)熱爐情況加料順序—爐底剩下300kg左右鐵水，按“廢鋼+錳鐵+增碳劑+廢鋼+回爐料+鐵屑+生鐵+硅鐵”方式加入；
3)如果廢鋼是邊角料壓塊的，一開(kāi)始直接加在爐底或許不太現(xiàn)實(shí)。因此根據(jù)工廠實(shí)際的情況，按“回爐料+錳鐵+增碳劑+廢鋼+回爐料+硅鐵”的方式加入；
2、微調(diào)時(shí)增碳劑的使用工藝
鐵水熔清后，在鐵水含碳量不足的情況下，需要進(jìn)行微調(diào)增碳以達(dá)到工藝要求。此時(shí)一般都希望增碳劑能夠快速地達(dá)到增碳效果，以避免由于鐵水處理時(shí)間過(guò)長(zhǎng)而影響鐵水的冶金質(zhì)量。此時(shí)，應(yīng)將速溶型石墨化增碳劑加入到熔清后的鐵水表面，進(jìn)行適當(dāng)?shù)臄嚢韬?～2分鐘即可出鐵
注意事項(xiàng)：
①增碳劑應(yīng)當(dāng)避免與爐底爐襯材料直接接觸，以防增碳劑侵蝕爐襯；
②增碳劑應(yīng)盡量避免同鐵屑一起加入，以防增碳劑與其它材料結(jié)塊影響增碳劑的吸收；
③如果全廢鋼生產(chǎn)工藝，增碳劑加入量過(guò)大，不宜一次性加入，應(yīng)分層逐步加入
增碳劑包裝：
25Kg/子袋
1000Kg/噸袋
